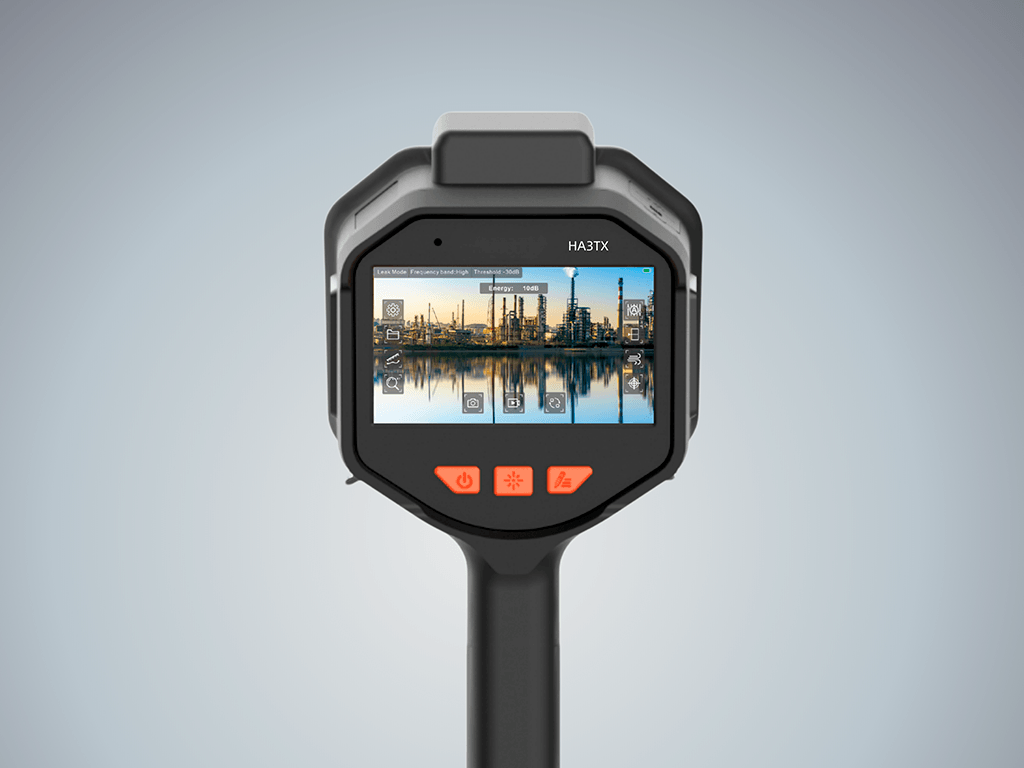

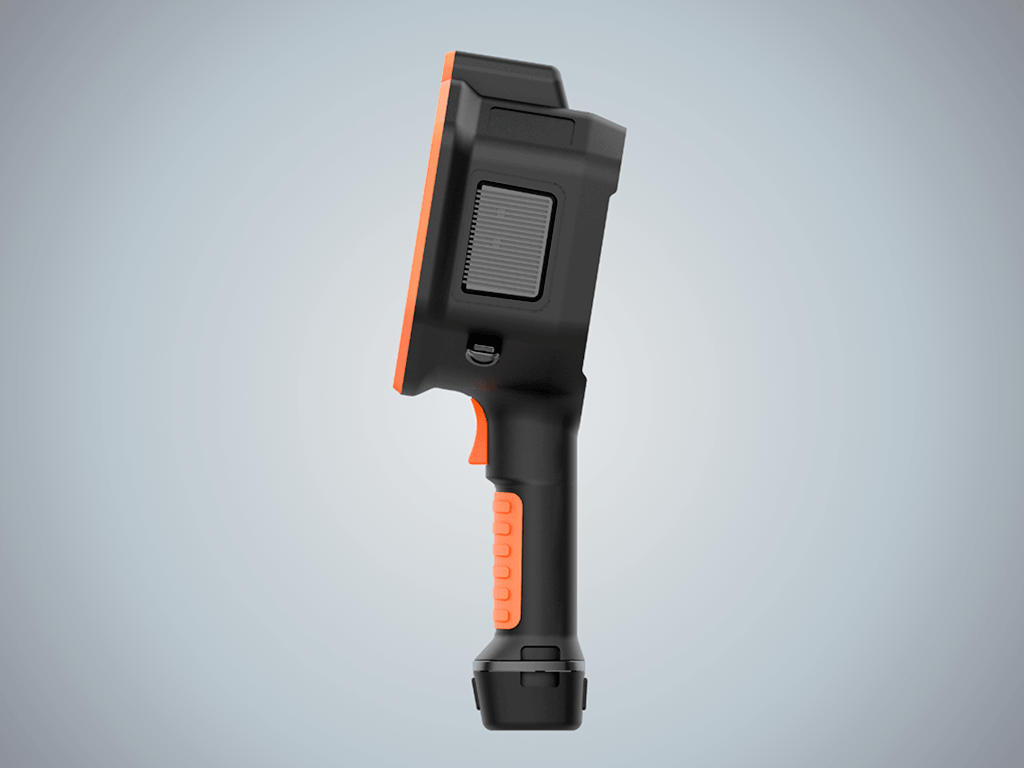

Ультразвуковая акустическая камера HERTZINNO HA3X/HA3TX является портативным промышленным акустическим прибором нового поколения в взрывозащищенном исполнение (EX), который фокусирует ультразвук и переносит его на изображение. Акустическая камера проста в использовании и предназначена для технических инспекций промышленных предприятий. Камера использует принцип графической визуализации ультразвука в реальном времени и позволяет обнаруживать частичные разряды, неисправности механического оборудования и утечки газа и подсоса воздуха в вакуумных системах значительно быстрее по сравнению с другими методами.

HERTZINNO HA3X/HA3TX сочетает в себе передовую 144-канальную микрофонную решетку MEMS c многорежимным позиционированием и искусственный интеллект AI для обеспечения точности и эффективности измерения звукового поля в определенном диапазоне.

Инновационная микрофонная решетка с 144 микрофонами обеспечивает точность измерения ±1° (погрешность ≤1 см на расстоянии 1 м, 40 кГц), что позволяет ведущим специалистам оценивать сложные ультразвуковые акустические источники в реальных условиях.

С помощью искусcтвенного интеллекта AI акустическая камера поддерживает мониторинг аудиосигналов в режиме реального времени, создавая онлайн отчет с измерениями в устройстве или обрабатывания измерений в уникальном программном обеспечении HERTZINNO Acoustic Analyzer.

Камера HA3X оснащена тепловизионным модулем с матрицей 640х512 пикселей для регистрации инфракрасного излучения и диагностики неисправностей оборудования и обеспечивает лучшую в отрасли чувствительность и стабильность изображения благодаря ИК-матрицы высокого разрешения с точностью NETD<40 мК.

Акустическая камера HERTZINNO является лучшим помощником в обнаружении неисправностей разного типа оборудования:

• Обнаружение механических неисправностей (дефекты подшипников, редукторов, двигателей, насосов, компрессоров, газотурбинных и паротурбинных установок и тд.). В камере используется 3 метода для диагностики технического состояния подшипников: пик-фактор, спектральный анализ и метод эксцесса.
• Обнаружение частичных разрядов электрического оборудования (трансформаторы, генераторы, распределительные устройства, линии электропередач, выключатели, системы защиты, автоматики и управления). В режиме обнаружения частичного разряда акустическая камера определяет тип частичного разряда и предоставляет фазово-разрешенное распределение частичных разрядов (PRPD), диаграмму спектра, уровень шума и временной сигнал.
• Обнаружение утечек газа и подсоса воздуха в вакуумных системах промышленного оборудования (газопроводы, системы охлаждения, шахты, химические лаборатории, транспортные средства и тд.). В режиме утечек акустическая камера позволяет определить количественную оценку скорости утечки и сокращать стоимость утечек газа и сжатого воздуха, снижая затраты промышленного предприятия.

Акустическая камера сертифицирована по стандарту ATEX (Ex ib IIC T4 Gb и Ex ib IIIC T80°C Db) и гарантирует безопасность работ в взрывоопасных зонах (зоны 1 и 2) при технической инспекции критически важных объектов.

• Инновационная микрофонная решетка с 144 микрофонами MEMS
• Режим обнаружения всех типов частичных разрядов
• Режим обнаружения утечек газа и подсоса воздуха в вакуумной системе
• Режим обнаружения механических неисправностей
• Обнаружение неисправностей до 200 метров
• Обнаружение нескольких источников звука
• Определение источника звука в реальном времени
• Анализ измерений в онлайн отчете (спектр, уровень шума, временной сигнал) в акустической камере или в ПО HERTZINNO Acoustic Analyzer
• Встроенный тепловизионный модуль с ИК-матрицой высокого разрешения
• Взрывозащищенное исполнение EX (зоны 1 и 2)
