BALTECH VP-3711
Стационарная система онлайн-мониторинга и диагностики оборудования
▪ Автоматическая диагностика технического состояния
▪ Онлайн-мониторинг оборудования 24/7
▪ Исполнения на 4, 16 и 24 канала вибрации
▪ Контроль вибрации, температуры и частоты вращения
▪ Работа на программной платформе BALTECH MCM
▪ Централизованный мониторинг оборудования предприятия
▪ Архивирование данных и анализ трендов
BALTECH VP-3711 — стационарная система, предназначенная для многоканального онлайн-мониторинга технического состояния вращающегося оборудования в режиме реального времени. Система позволяет своевременно выявлять развивающиеся дефекты, контролировать динамику изменения параметров и предупреждать персонал о возможных отказах оборудования.

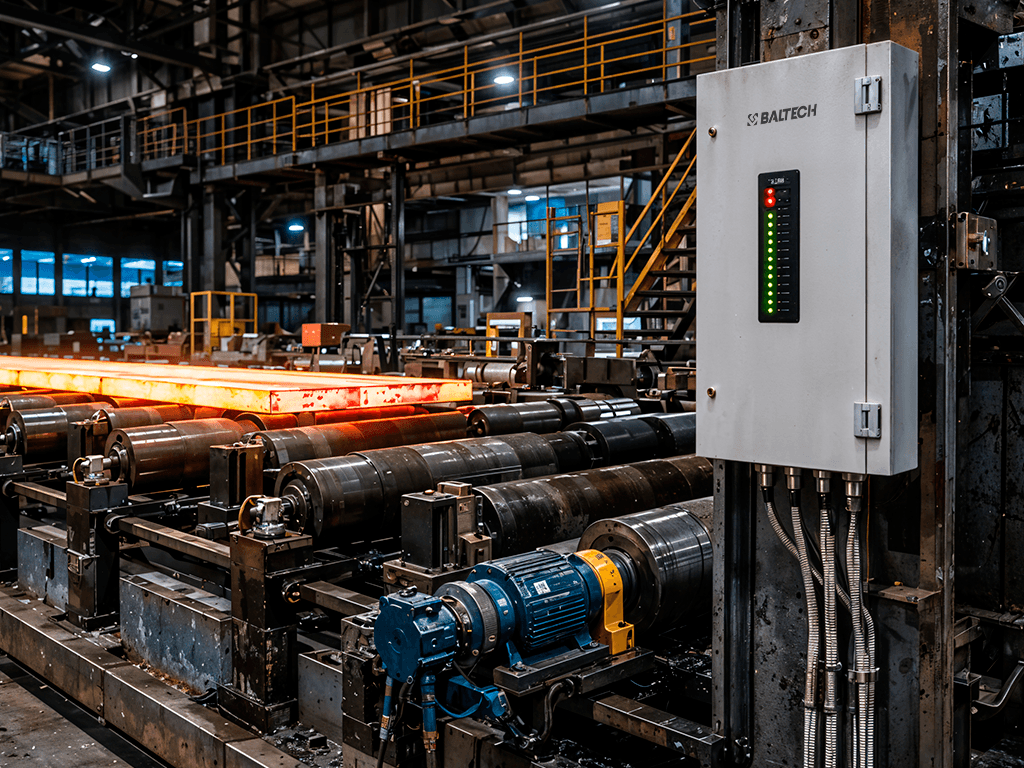

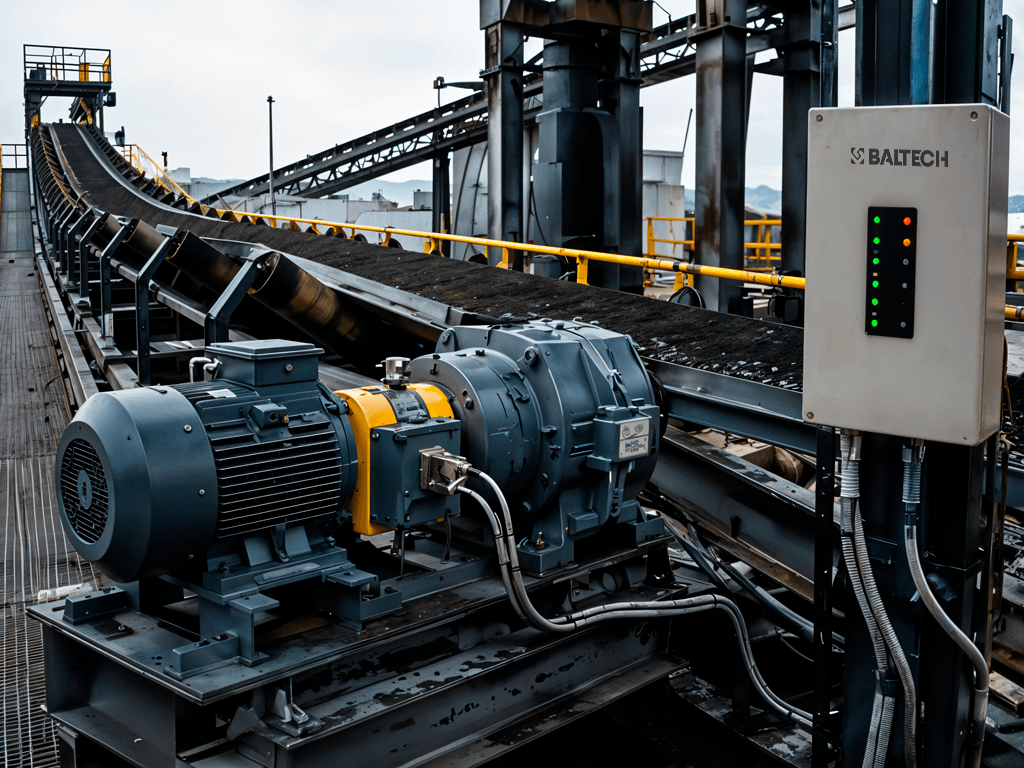

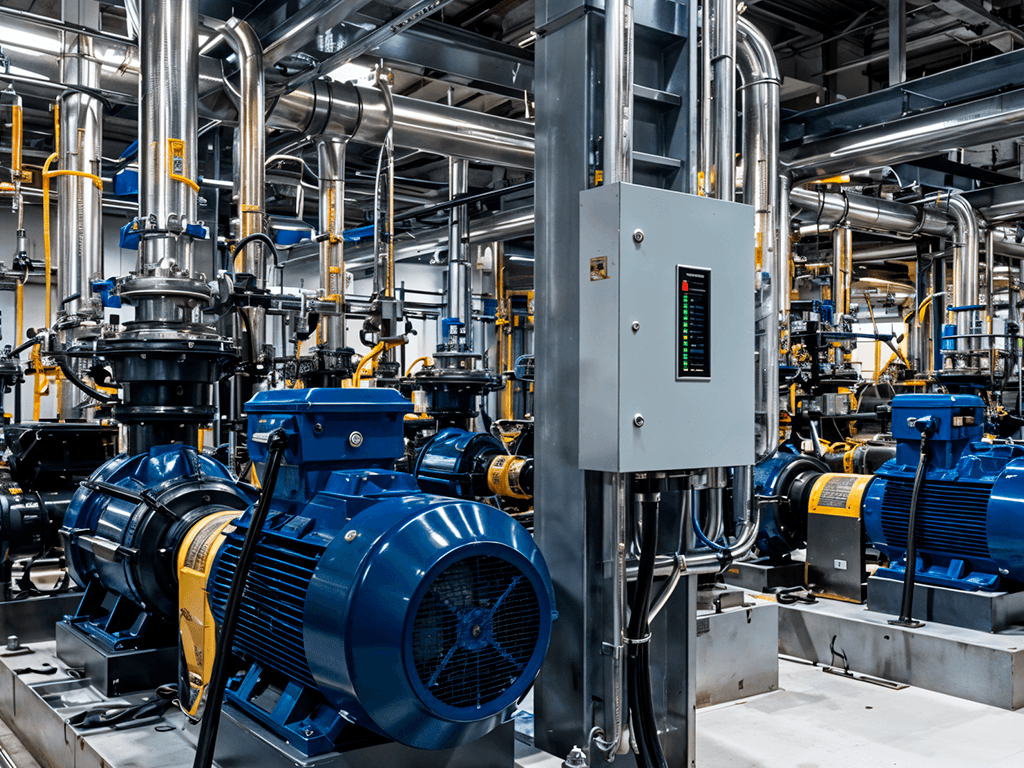

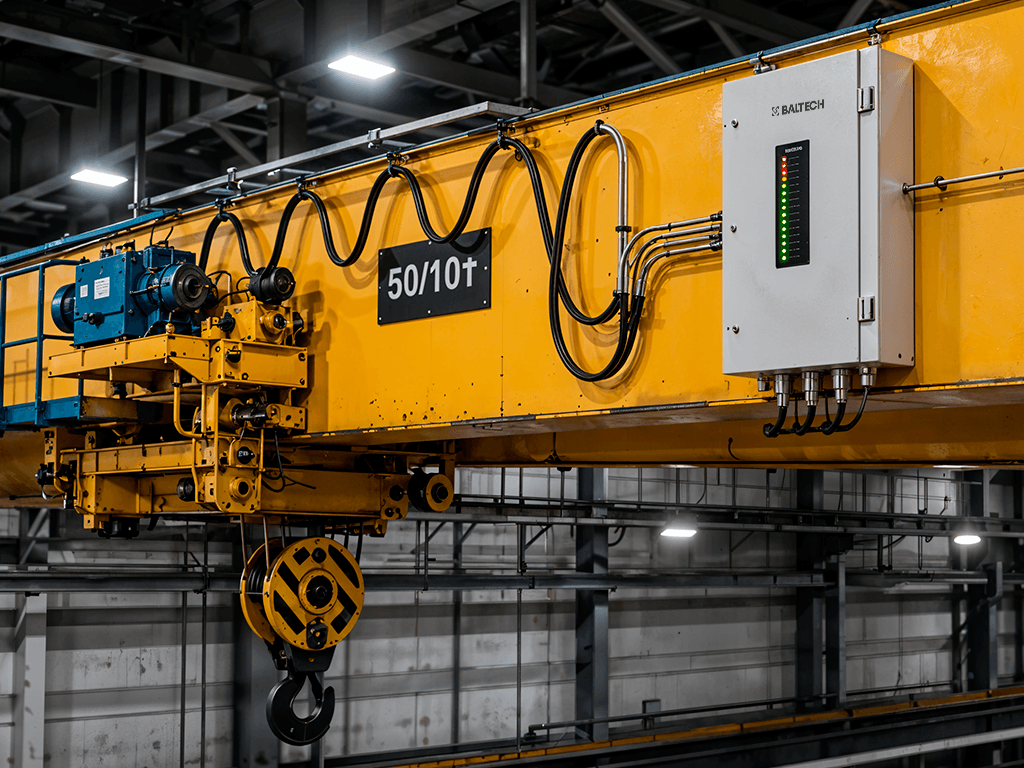

BALTECH VP-3711 применяется для непрерывного контроля электродвигателей, насосов, вентиляторов, компрессоров, редукторов, конвейеров, прокатных станов, турбин, генераторов и другого промышленного оборудования.

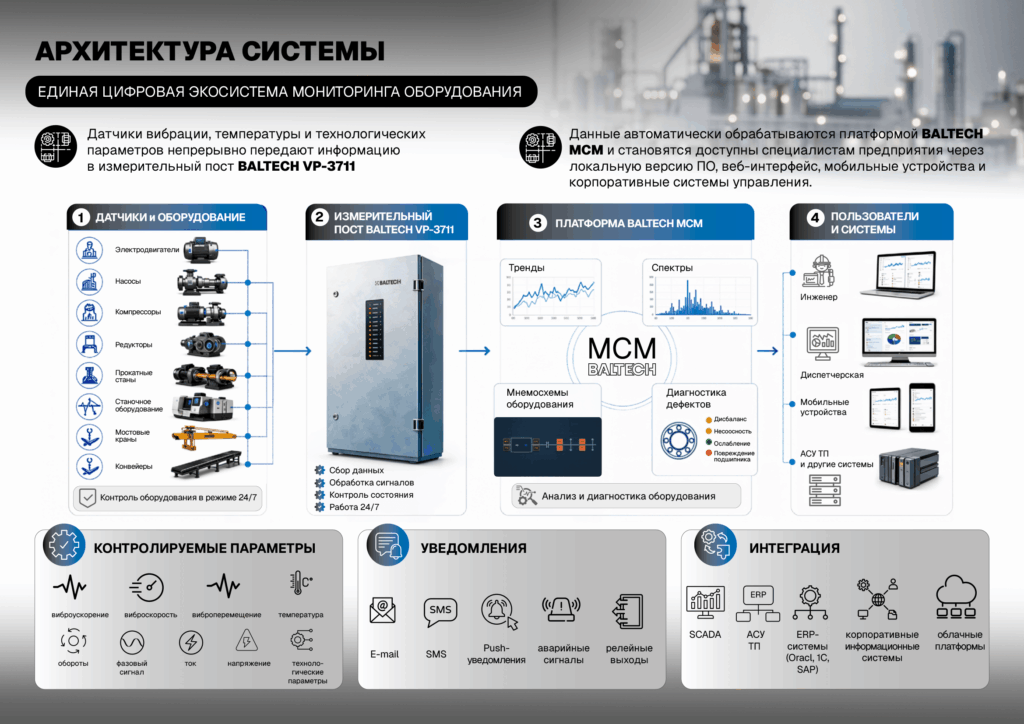

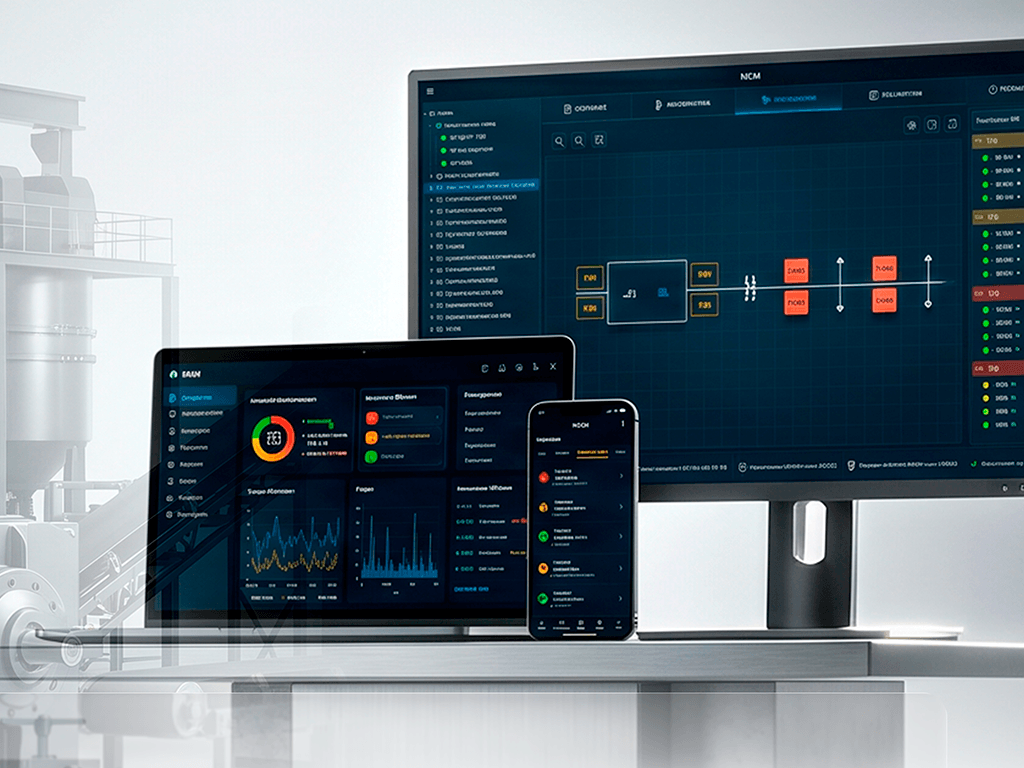

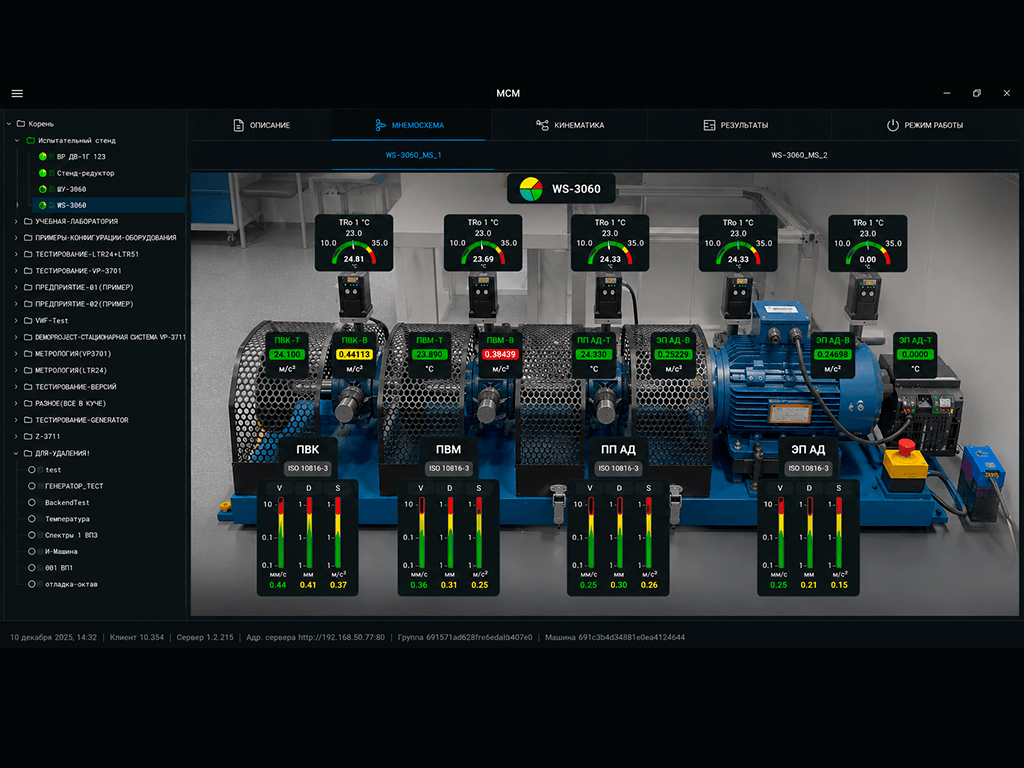

Сбор, хранение, анализ диагностических данных и автоматическое определение технического состояния оборудования выполняются на платформе BALTECH MCM, объединяющей отдельные агрегаты и производственные участки в единую систему мониторинга предприятия.
Возможности системы
BALTECH VP-3711 обеспечивает непрерывный контроль технического состояния оборудования и автоматический анализ диагностических данных в режиме реального времени.
Система позволяет:
- контролировать вибрацию, температуру и частоту вращения оборудования;
- анализировать общий уровень вибрации, спектры и тренды изменения параметров;
- автоматически выявлять развивающиеся дефекты на ранней стадии;
- формировать предупредительные и аварийные сообщения;
- вести архив измерений и историю технического состояния оборудования;
- выполнять удаленный мониторинг оборудования с рабочих мест специалистов;
- централизованно контролировать оборудование предприятия;
- переходить от планового обслуживания к ремонту по фактическому техническому состоянию.
Особенности
- Интеллектуальный анализ спектров вибрации и диагностических трендов
- Автоматическое выявление характерных дефектов вращающегося оборудования
- Гибкая настройка предупредительных и аварийных уровней

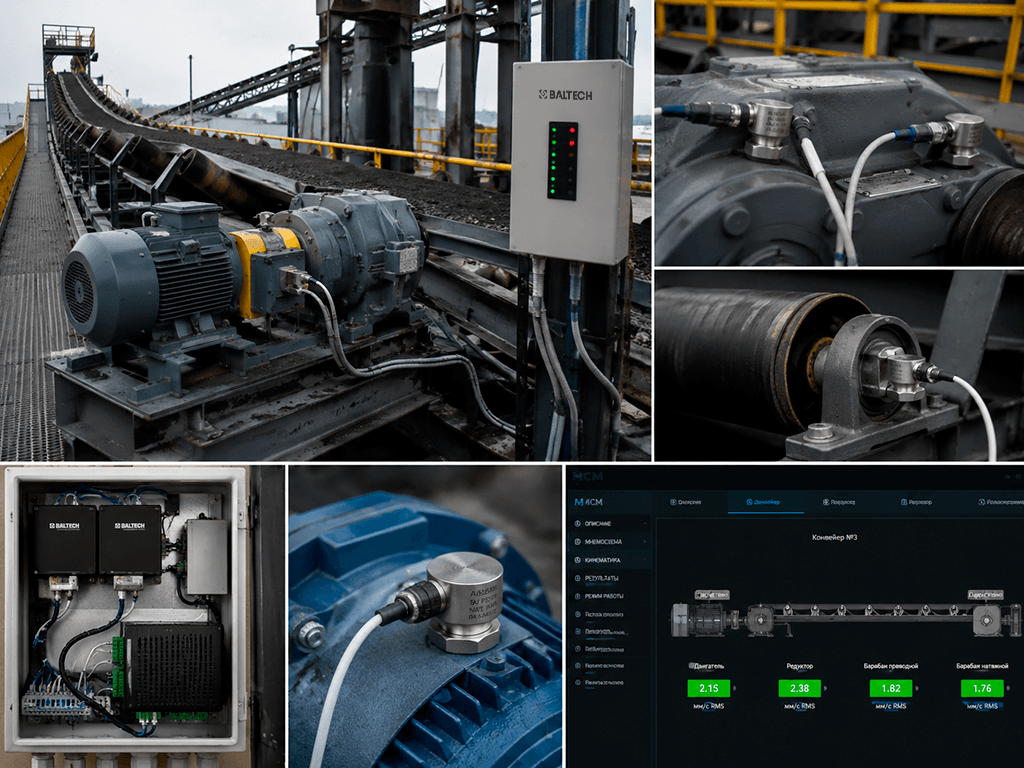

- Поддержка датчиков вибрации, температуры и частоты вращения
- Модульная архитектура с возможностью поэтапного расширения системы
- Работа с распределенными измерительными постами
- Формирование диагностических отчетов и истории эксплуатации оборудования
- Интеграция с корпоративными информационными системами предприятия
| № | Типо продукта | A4T4D2 | A16T16D2 | A24T24D2 |
|---|---|---|---|---|
| 1 | Версия | Шкаф под ключ | Шкаф под ключ | Шкаф под ключ |
| 2 | Аналоговые каналы (синхронные) | 4 | 16 | 24 |
| 3 | Аналоговые каналы (температура) | 4 | 16 | 24 |
| 4 | Логические входы | 2 | 8 | 12 |
| 5 | Числовые входы | ±12 | ±12 | ±12 |
| 6 | Габаритные размеры | 500 x 400 x 210 мм | 800 x 600 x 210 мм | 800 x 800 x 210 мм |
| 7 | Вес | 22 кг | 36 кг | 42 кг |
| 8 | Монтаж | Готовый шкаф | Готовый шкаф | Готовый шкаф |
| 9 | Источник питания | 12 постоянный ток - 3,5A | 12 постоянный ток - 7,5A | 12 постоянный ток - 10A |
| 10 | Встроенное хранилище | Отсутствует | Отсутствует | Отсутствует |
| 11 | Система охлаждения | Не требуется | Не требуется | Не требуется |
| 12 | Материал корпуса | Окрашенная оцинкованная сталь | Окрашенная оцинкованная сталь | Окрашенная оцинкованная сталь |
| 13 | Степень защиты | IP55 ; зависит от выбранного шкафа | IP55 ; зависит от выбранного шкафа | IP55 ; зависит от выбранного шкафа |
| 14 | Рабочая температура | от -20 до +60°C | от -20 до +60°C | от -20 до +60°C |
| 15 | Температура хранения | от -20 до +70°C | от -20 до +70°C | от -20 до +70°C |
| 16 | Высота | до 4000 м | до 4000 м | до 4000 м |
| 17 | Влажность | 95% макс., без конденсации при 60°C | 95% макс., без конденсации при 60°C | 95% макс., без конденсации при 60°C |
Для эффективной эксплуатации системы BALTECH VP-3711 и других систем виброконтроля и диагностики, мы рекомендуем пройти обучение в Академии БАЛТЕХ по программе дополнительного профессионального образования:
ТОР-103
«Вибрационный контроль состояния и диагностика. Теория и практика»
В рамках курса специалисты изучают:
- основы вибрационной диагностики промышленного оборудования;
- анализ спектров вибрации и диагностических признаков;
- работу с программным обеспечением BALTECH MCM;
- настройку системы онлайн-мониторинга;
- интерпретацию результатов диагностики;
- практическую работу с диагностическим оборудованием.
Курс обучения проходит в течение 40 ак.часов (5 дней), в том числе:
- теоретическая подготовка — 20 часов
- практические занятия 18 часов
- теоретический и практический экзамен (работа с системой центровки) 2 часа
После успешного прохождения обучения выдается Удостоверение о повышении квалификации по программе дополнительного профессионального образования.
